Адаптер А-ВБ

Гарантийный срок эксплуатации: 12 месяца

Описание

Тех. характеристики

Назначение

Адаптер предназначен для преобразования 3-х позиционного сигнала управления «сухой контакт» в сигнал управления 230В (тип питания «В» в тип питания «Б») .

Основные характеристики

Наименование параметра	Значение
Потребляемая электрическая мощность без нагрузки, не более	1 ВА
Напряжение питания	230 В, 50 Гц
Входные сигналы	«сухой контакт»
Выходные сигналы:	частота – 50 Гц; напряжение – 230 В; максимальный ток – 3 А (определяется нагрузкой)
Масса	не более 0,1кг
Габаритные размеры	90,2х57,5х36,3 мм
Варианты поставки и установки	- в шкафу: на DIN-рейку, высота 35 мм (в корпусе В2MG); - не в шкафу: в щитке для общего пользования на 2 модуля с вертикальной дверцей (IP 40 RUVINIL).

Схема подключений

Корпус D2MG

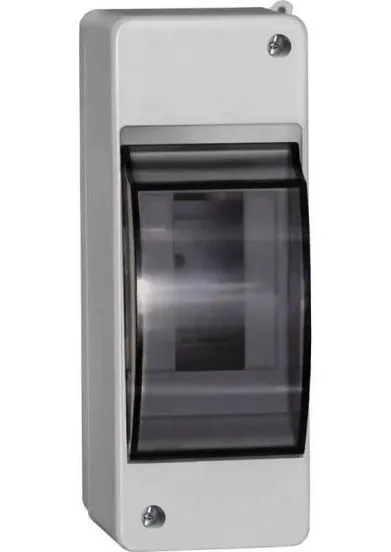

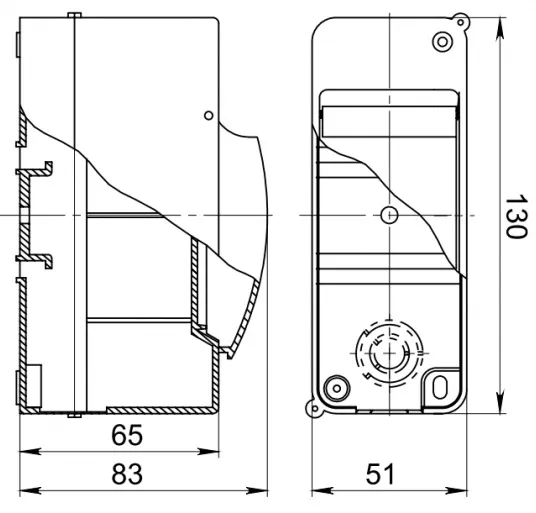

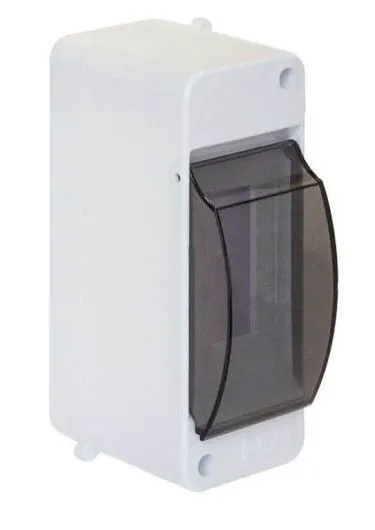

Щиток для общего пользования на 2 модуля с вертикальной дверцей (IP 40 RUVINIL)
