Назначение
Безнасосная схема теплоснабжения основана на применении регулирующего гидроэлеватора с электроприводом (струйного насоса гидравлического), который играет роль эжекционного узла смещения с регулируемым расходом теплоносителя, посредством изменения сечения рабочего сопла.
Номинальное давление регулируемой среды - до 1,6 МПа. Рабочий диапазон перепада между теплоносителем в подающем и обратном трубопроводах от 0,06-0,4 МПа.
В состав системы регулирования, кроме запорной арматуры, манометров, термометров входит регулятор температуры РТ-2010-01 с датчиком температуры наружного воздуха и двумя датчиками температуры теплоносителя, регулирующий гидроэлеватор с электроприводом (струйный насос гидравлический).
По особому заказу может поставляться модем для передачи данных с РТ-2010, а также для управления параметрами теплоснабжения через РТ-2010 с удаленного компьютера, РТ-2010-00 управляет двумя контурами отопления.
|

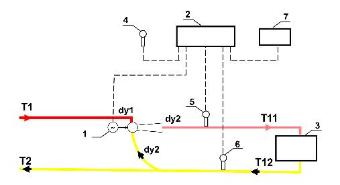

Обозначения
|
|
Т1
|
подающий трубопровод из теплосети
|
|
Т2
|
обратный трубопровод в теплосеть
|
|
Т11
|
подающий трубопровод смешанного теплоносителя в систему отопления
|
|
Т12
|
обратный трубопровод из системы отопления
|
|
1
|
Регулирующий гидроэлеватор (струйный насос гидравлический)
|
|
2
|
Контроллер РТ-2010-01
|
|
3
|
Система отопления
|
|
4
|
Датчик температуры наружного воздуха
|
|
5
|
Датчик температуры теплоносителя Т11
|
|
6
|
Датчик температуры теплоносителя Т12
|
7
|
Модем для передачи архива и для управления системой теплоснабжения с удаленного компьютера через сеть Ethenet, GSM при помощи интерфейса RS232 или RS485 встроенных в контроллер РТ-2010
|
|
8
|
dy1, dy2 диаметры условных проходов присоединительных фланцев регулирующего гидроэлеватора (струйного насоса гидравлического)
|
Параметры подбора безнасосной схемы регулирования
Мощность,
Гкал/час
|
Типоразмер
РГ; СНГ
|
dy1, мм
|
dy2, мм
|
Давление,
МПа
|
Рабочий диапазон перепада
давления между
Т1 и Т2,
МПа
|
|
0,12
|
РГ-00
|
40
|
50
|
1,6
|
0,06-0,4
|
|
0,21
|
РГ-01
|
|
0,31
|
РГ-02
|
50
|
80
|
|
0,38
|
РГ-03
|
|
0,44
|
РГ-04
|
|
0,6
|
РГ-05
|
80
|
100
|
|
0,94
|
РГ-06
|
Для реализации однаконтурной системы отопления применяется:
- регулирующий гидроэлеватор (струйный насос гидравлический) в соответствии с необходимой тепловой мощностью;
- РТ-2010.
Для реализации двухконтурной системы отопления применяется:
- два регулирующих гидроэлеватора (струйный насос гидравлический);
- РТ-2010-00.
Ориентировочная стоимость этой системы регулирования по сравнению с насосной схемой меньше почти в два раза, эксплуатационные расходы также уменьшаются в несколько раз.
