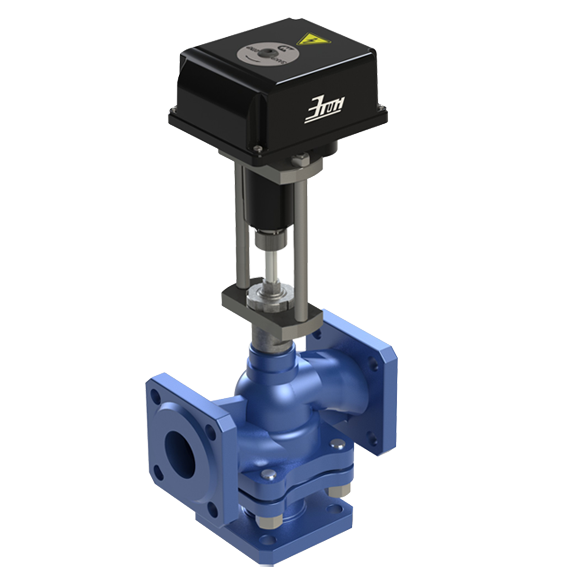

Клапаны смесительные трехходовые КСТ-ХХ(Х)/ХХ.X (27ч909нж) и КСТ-ХХ(Х)/ХХ.X (27с908нж)

Клапаны смесительные трехходовые КСТ-ХХ(Х)/ХХ.X (27ч909нж) и КСТ-ХХ(Х)/ХХ.X (27с908нж)

Гарантийный срок эксплуатации: 24 месяца
Описание
Тех. характеристики
Установка и настройка

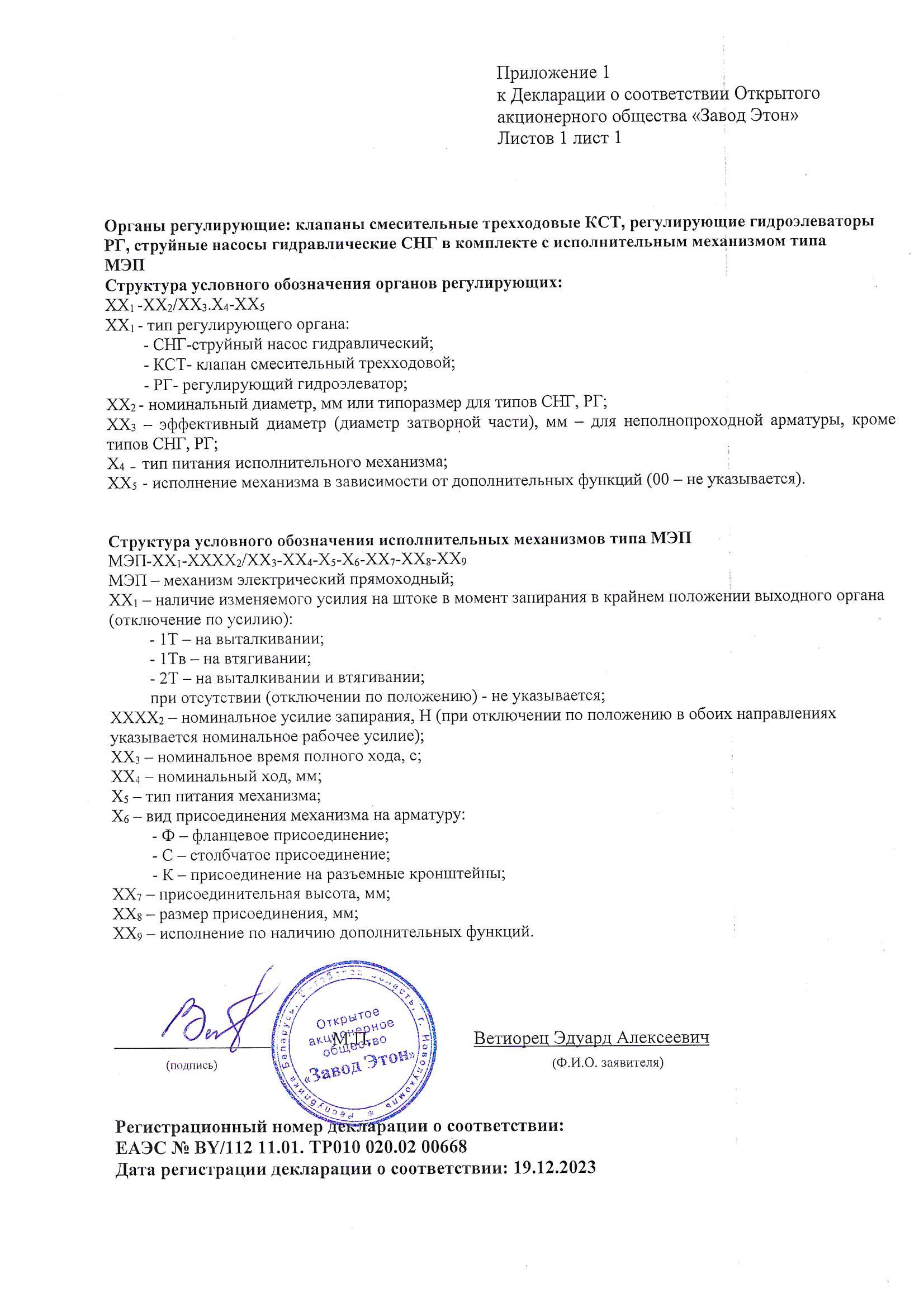

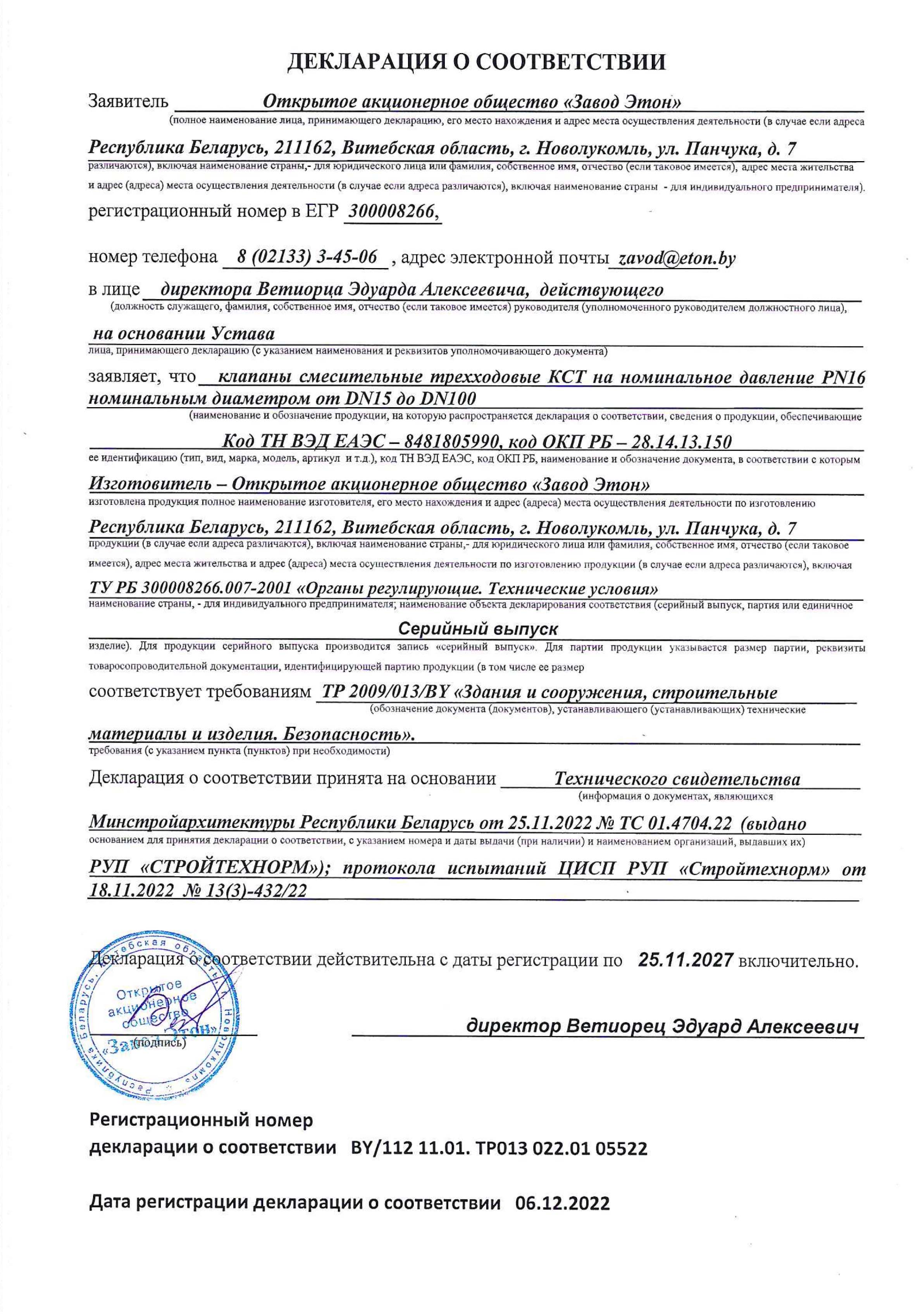

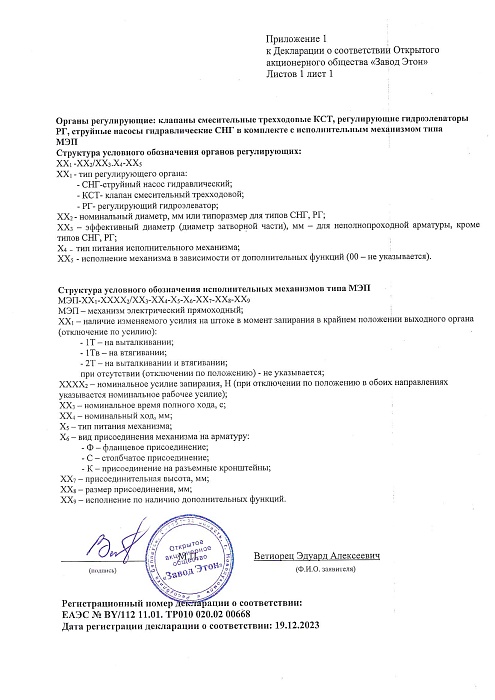

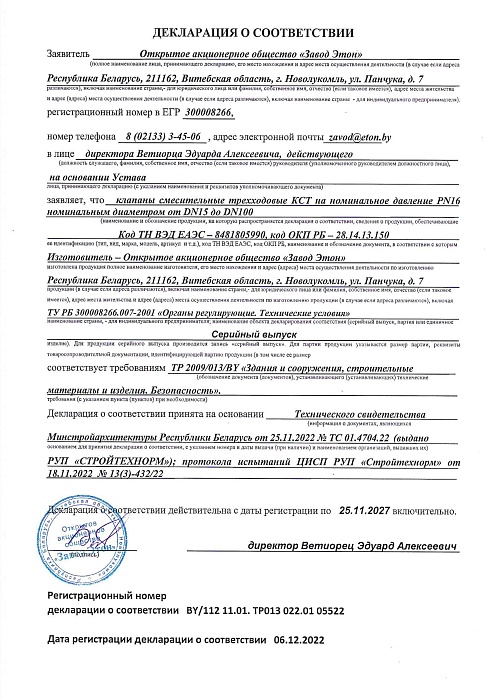

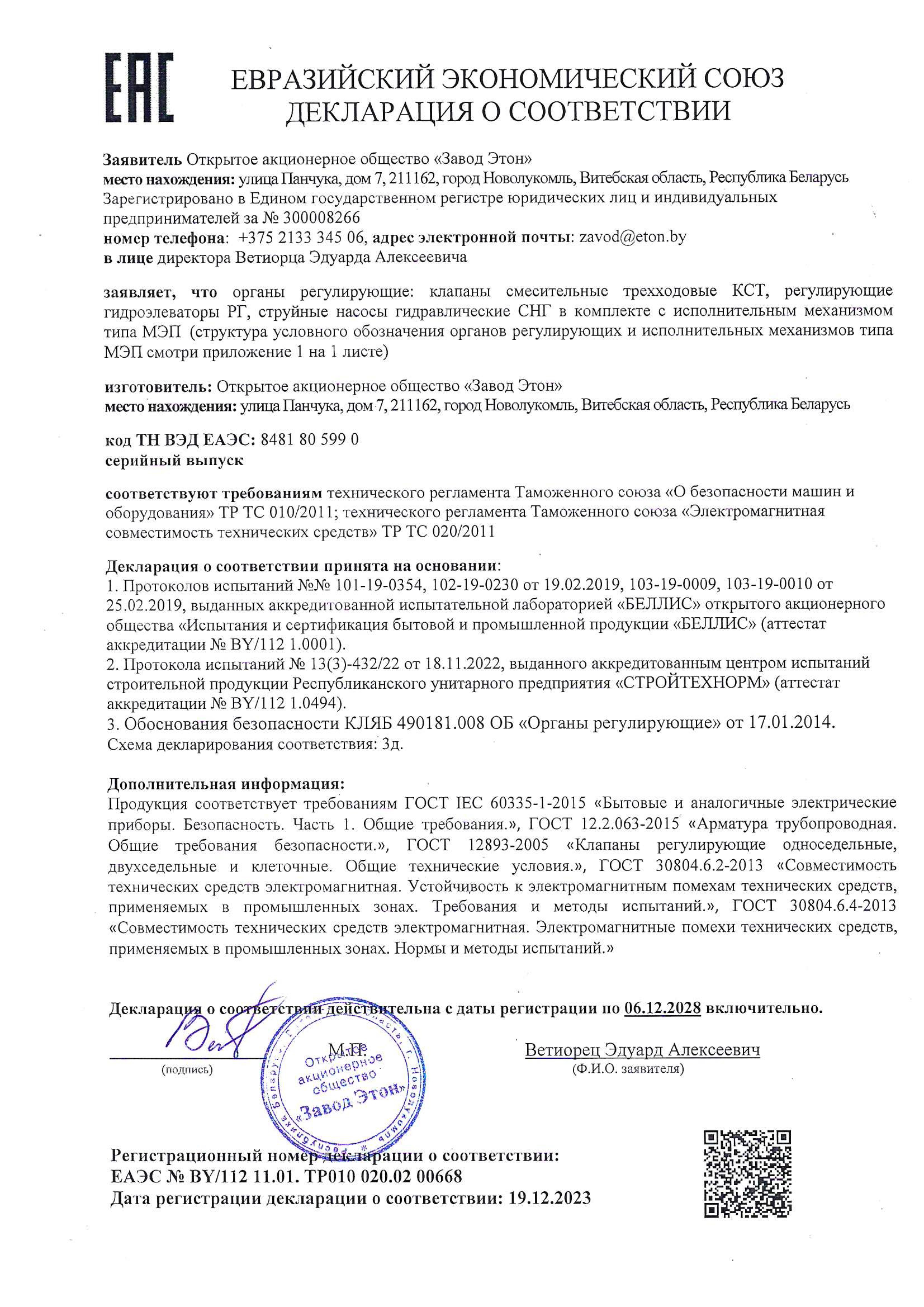

Сертификат
Назначение

Предназначены для смешения потоков жидкостей в качестве пассивных узлов смешения. Рабочая среда: вода – до 150°С и другие жидкости сходные по вязкости и совместимые с материалами внутренней части корпуса. Номинальное давление регулируемой среды – до 1,6 МПа.

КЛАПАНЫ СМЕСИТЕЛЬНЫЕ ТРЕХХОДОВЫЕ КСТ-ХХ(Х)/ХХ.X (27ч909нж) и КСТ-ХХ(Х)/ХХ.X (27с908нж) являются пассивными узлами смешения, представляющими собой два противофазно изменяющихся сечения затвора двух смешиваемых потоков, с условием сохранения суммарного проходного сечения.

В состав входит электрический привод – электромеханический прямоходный исполнительный механизм с шаговым электродвигателем.

Клапаны не являются запорной арматурой.

Клапан смесительный 27ч909НЖОбщее устройство клапана 27ч909НЖ
Общее устройство клапана смесительного КСТ-ХХ(Х)/ХХ.X (27ч909НЖ)


Клапан смесительный 27c908НЖОбщее устройство клапана 27c908НЖ
Общее устройство клапана смесительного КСТ-ХХ(Х)/ХХ.X (27c908НЖ)

Модификация клапана Номинальный диаметр DN, мм Условная пропускная способность Кvу,м3/ч Относит. протечка в затворе от Кvy, % Макс. допустимый перепад давления ΔР мах, МПа* Масса, не более, кг Размеры, мм
L
Н Н1
L2 h Ду1 Ду2
Клапаны смесительныетрехходовые в чугунном литом корпусе (27ч 909нж)
КСТ-15/1,0 15 1,0 0,1 1,6 8,1 130 431 65 - 65 15 -
КСТ-15/1,6 1,6
КСТ-20/8,5 20 1,6 0,1 1,6 9,0 150 475 90 - 75 20 -
КСТ-20/10 2,5
КСТ-20/12,5 4,0
КСТ-20/18 6,3
КСТ-25/8.Х 25 1,6 0,1 1,6 8,4 160 480 91,5 - 80 25 -
КСТ-25/10.Х 2,5
КСТ-25/12.Х 4,0
КСТ-25/17.Х 6,3
КСТ-25/24,5.Х 8; 10
КСТ-32/23.X 32 8,4 0,1 1,6 12,5 180 496 108 - 90 32 -
КСТ-32/29.X 12
КСТ-32/31,5.X 16
КСТ-40/28.X 40 10 0,1 1,6 17,5 200 403 130 - 100 40 -
КСТ-40/32.X 16
КСТ-40/40.X 24; 25
КСТ-50/28.Х 50 16 0,1 1,6 19,6 230 405 130 - 115 50 -
КСТ-50/40.Х 25
КСТ-50/49,5.Х 36; 40
КСТ-80/37.Х 80 36 0,1 1,6 36,6 310 425 182 - 125 80 -
КСТ-80/40.Х 40
КСТ-80/47.Х 50
КСТ-80/55.Х 63
КСТ-80/576.Х 80
В стальном корпусе (27с 908нж)
КСТ-80/52.Х 80 45 0,2 1,0 28,7 285 585 98 90 130 50 80
КСТ-100/65.Х 100 65 0,63 32,2 325 640 108 121 150 80 100
Расшифровка условного обозначения:

КСТ-ХХ(Х)/ХХ.X(27ч909нж) и КСТ-ХХ(Х)/ХХ.X (27с908нж)
КСТ – клапаны смесительные трехходовые
ХХ(Х)/ХХ.X – номинальный диаметр DN/ эффективный диаметр затворных частей Dэ (диаметр отверстия в седле), мм . тип питания исполнительного механизма Б или В (Б - управление "сухой контакт" питание 230В постоянно; В - управление 230В питание управляющим сигналом)
Обозначения арматуры в зависимости от функционального назначения в соответствии с «Номенклатурным каталогом по трубопроводной арматуре, выпускаемой в СНГ»
27 – клапаны смесительные и разделительные
ч – материал корпуса: чугун серый
с – материал корпуса: сталь
9 – наличие на арматуре электрического провода
09, 08 – порядковый номер фигуры затвора, определяющий ее конструктив
нж – материал уплотнения затворных частей (корозионно-стойкая сталь

Габаритные и установочные размеры клапанов
Габаритные и установочные размеры клапанов смесительных КСТ

Установочное положение относительно трубопровода горизонтально протоком порта смешения АБ – рекомендуемое, вертикально протоком порта смешения АБ – допустимое. Не рекомендуется установка исполнительным механизмом под трубопроводом. При установке необходимо учитывать возможность быстрого доступа для возможности пользования дублером ручного перемещения затвора.

Методика подбора клапанов отражена в ТКП 45-4.02-183-2009 приложение Г и Д, а также можно скачать программу по подбору клапана.
